Linearni vodič

Što je linearni vodič?

Linearne vodilice koriste se kao vodič za točno pomicanje stola stroja u smjeru njegove X ili Y osi. Oprema za proizvodnju poluvodiča ili uređaji za inspekciju koji zahtijevaju visoku preciznost u svom pozicioniranju jedan su od njihovih dobrih primjera primjene.

Prednosti linearnog vodiča

01/

Značajke dobre orijentacije i visoke krutosti
Točnost vođenja je osnovni pokazatelj učinkovitosti linearnih vodilica. Kada se pokretni dio kreće duž vodilice, linearnost pokretne staze može se održati bez obzira na opterećenje, tako da se vodilica dobro održava, a kretanje bez razmaka se ostvaruje, tako da pokretni dio ima karakteristike dobra krutost.

02/

Visoka točnost pozicioniranja
Budući da je metoda trenja linearne vodilice trenje kotrljanja, ona radi glatko. Kada se pokrene stol alatnog stroja, neće biti fenomena puzanja, čime se osigurava točnost točnosti pozicioniranja.

03/

Dobra otpornost na habanje
Linearna vodilica ima trenje kotrljanja, koeficijent trenja je 1/40 koeficijenta trenja klizanja, a površinska tvrdoća materijala je visoka, tako da se otpornost na habanje vodilice može održati dugo vremena, a hodanje može se održati točnost radnih dijelova.

04/

Pogodno za kretanje velikom brzinom
Zbog niskog otpora trenja, pokretni dijelovi mogu se pomicati s manjom snagom. Toplina uslijed trenja je mala, pa se pokretni dijelovi mogu kretati velikom brzinom.

Zašto odabrati nas

Kontrola kvalitete:

Imamo stručno osoblje koje nadzire proizvodni proces, pregledava proizvode i osigurava da konačni proizvod zadovoljava potrebne standarde razine kvalitete, smjernice i specifikacije.

Visoka kvaliteta:

Naši proizvodi se proizvode ili izvode prema vrlo visokim standardima, koristeći najfinije materijale i proizvodne procese.

Rješenje na jednom mjestu:

Od početka upita i kroz cijeli proces do primitka robe. posvećeni smo vašoj podršci na svakom koraku.

24h online usluga:

Trudimo se odgovoriti na sve nedoumice u roku od 24 sata, a naši timovi uvijek su vam na raspolaganju u slučaju bilo kakvih hitnih slučajeva.

Vrste linearnih vodilica

Tračnice u obliku lastinog repa

Izbočina se obično nalazi na nepomičnoj tračnici ili temelju, dok je negativ kolica ugrađen u nju. Tablica lastinog repa izraz je koji se koristi za opisivanje ove postavke. Tračnice u obliku lastinog repa su čvrste i mogu izdržati radijalna i bočna opterećenja. S njima se obično koriste veliki alatni strojevi, kao što su tokarilice, strojevi za oblikovanje i glodalice.

Boxway tračnice

Boxway tračnice, poput tračnica s lastinim repom, jednostavni su površinski ležajevi. Međutim, umjesto izbočine u obliku lastinog repa, oni imaju četvrtasti bok s prirubnicama u obliku slova T na vrhu. Zbog veće projicirane površine u kontaktu između kolica i tračnice, mogu podnijeti veća opterećenja od tračnica u obliku lastinog repa.

Klizni klizni ležajevi

Lakoća upotrebe i sposobnost rukovanja utezima postavljenim u bilo kojem smjeru dvije su prednosti korištenja klizača s kliznim ležajem. Nisu tako čvrsti kao klizni klizači u obliku lastinog repa i kutija, stoga su prikladni samo za lagane do srednje teške primjene.

Linearne kuglaste čahure

Ovaj tip je analogan klizačima s kliznim ležajem; međutim koristi kuglične ležajeve umjesto jednostavnih čahura. Recirkulacijski kuglični ležajevi uključeni su unutar čahura. Recirkulacija može biti tangencijalne ili radijalne prirode. Povratni put kuglica u tangencijalnoj recirkulaciji usmjeren je bočno ili tangentno na osovinu.

Materijal linearne vodilice

Linearne vodilice obično su izrađene od visokočvrstog, kaljenog i pocinčanog čelika tako da su otporne na koroziju. Proizveden postupkom hladnog izvlačenja, metal se oblikuje i profilira prije dodavanja valjka.

Primjena linearne vodilice

CNC strojevi

CNC strojevi su računalno upravljani strojevi koji se koriste za izradu preciznih dijelova. Linearne vodilice koriste se na CNC strojevima za pomoć u stvaranju preciznih, ponovljivih rezova. Linearne vodilice mogu biti ili linearni kuglični ležajevi ili linearni valjkasti ležajevi. CNC strojevi koriste se u raznim industrijama za izradu dijelova za sve, od medicinskih uređaja do mlaznih motora.

3D pisači

3D pisači koji koriste linearne vodilice Svi znamo koliko su 3D pisači postali važni posljednjih godina. Omogućuju nam stvaranje stvari za koje nikada nismo mislili da su moguće i imaju širok raspon primjena. Ono što možda ne znate je da mnogi 3D pisači koriste linearne vodilice za poboljšanje točnosti svojih ispisa.

Optička oprema

Optička oprema Linearne vodilice koriste se u različitim primjenama, uključujući optičku opremu. Ovdje ćemo pogledati kako se linearne vodilice koriste u optičkoj opremi i prednosti koje nude. Linearne vodilice koriste se u optičkoj opremi iz više razloga.

Medicinska oprema

Jedna vrsta linearne vodilice koja se koristi u raznim medicinskim primjenama je kuglični vijak. Kuglični vijci se obično koriste u bolničkim krevetima i stolovima za pregled kako bi se omogućilo jednostavno i precizno pozicioniranje pacijenata. Kirurški stolovi i rendgenski uređaji također koriste kuglične vijače za postavljanje pacijenata i opreme. Druga vrsta linearnih vodilica koja se koristi u medicini je linearni motor.

Komponente linearne vodilice

Vodilice

To su dugačke, linearne staze koje usmjeravaju kretanje linearnog sustava vođenja. Obično su izrađeni od čelika ili aluminija i mogu imati različite profile i veličine, ovisno o specifičnoj primjeni.

Vodilice ili kolica

To su pokretne komponente koje se voze na tračnicama i podupiru teret. Mogu biti izrađene od različitih materijala poput plastike ili čelika i mogu imati različite oblike i veličine ovisno o specifičnoj primjeni.

Sustav podmazivanja

Linearne vodilice često zahtijevaju podmazivanje kako bi se smanjilo trenje i trošenje između vodilica i blokova vodilica. Ovisno o primjeni, mogu se koristiti različite vrste sustava za podmazivanje, poput ulja ili masti.

Krajnja zaustavljanja

To su komponente koje ograničavaju kretanje sustava linearnih vodilica, sprječavajući pomicanje blokova vodilica preko određene točke. Mogu biti mehanički ili elektronički i važni su za sprječavanje oštećenja sustava ili opterećenja.

Održavanje linearne vodilice

Redovito čistite linearnu vodilicu
Redovito čišćenje linearnih vodilica neophodno je kako bi se spriječilo nakupljanje krhotina i nanošenje štete. Obrišite površinu vodilica čistom krpom koja ne ostavlja dlačice kako biste uklonili svu prljavštinu ili prašinu.

Podmažite linearne vodilice
Pravilno podmazivanje bitno je za smanjenje trenja i produljenje vijeka trajanja vaših linearnih vodilica. Nanesite podmazivanje na tračnice i ležajeve prema preporukama proizvođača.

Provjerite predopterećenje
Predopterećenje je kritičan faktor u određivanju performansi linearnih vodilica. Redovita provjera predopterećenja osigurava da vodilica funkcionira na svojoj optimalnoj razini.

Održavajte montažnu površinu
Montažnu površinu linearnih vodilica treba redovito provjeravati i održavati čistom kako bi se osiguralo ispravno pozicioniranje vodilica. Svaku prljavštinu ili istrošenost treba riješiti i poduzeti korektivne mjere.

Certifikati

20220928135443a86c53d9e876497ab3863c6bdf2dabf9

20220928135443b94463f37b3c449b8902f6a6e7912730

Naša tvornica

Tvrtka se od svog osnutka uvijek pridržava načela poslovanja usmjerenosti na ljude i poštenja, idući u korak s vremenom.

202209300953588c290141da7941798dbf4bb213160743

20220930094127455992b39c0942e29f45b0b27ff0e5d9

Pitanja

P: Što je linearni vodič?

O: Linearne vodilice su sustav blokova i tračnica koji pomaže pri kretanju aplikacije.

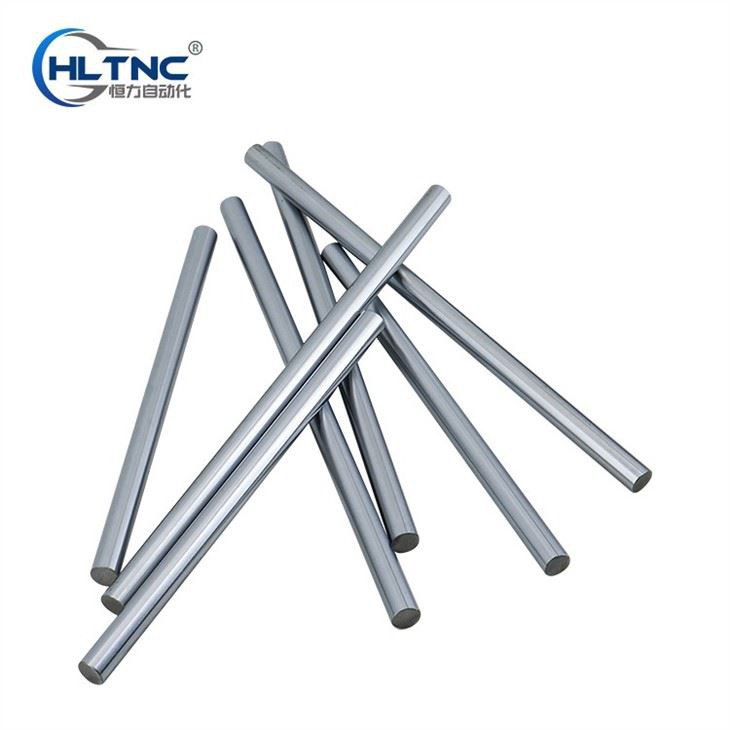

P: Koja je razlika između linearne vodilice i šipke?

O: Trebali biste koristiti samo dva fiksna ležaja u bilo kojem sustavu linearnih vodilica kako biste povećali omjer 2:1. Fiksni ležajevi daju sustavu preciznost i optimiziraju omjer 2:1. Plutajući ležajevi ne utječu na ovaj omjer i djeluju samo kao vodiči u smjeru primijenjenog opterećenja.

P: Kako birate vodilicu za linearno kretanje?

O: Odatle izračunavamo primijenjeno opterećenje, ekvivalentno opterećenje i statički faktor sigurnosti. Ako statički faktor sigurnosti zadovoljava zahtjeve, izračunavamo prosječno opterećenje i nominalni životni vijek kako bismo utvrdili zadovoljava li željeni vijek trajanja.

P: Od čega su napravljene linearne vodilice?

O: Linearne vodilice obično su izrađene od ojačanog i pocinčanog čelika visoke čvrstoće tako da su otporne na koroziju. Proizveden postupkom hladnog izvlačenja, metal se oblikuje i profilira prije dodavanja valjka.

P: Koja je funkcija linearne vodilice?

O: Linearne tračnice podržavaju i vode pokretne dijelove dok čine recipročno linearno kretanje u određenom smjeru. Linearne tračnice klasificiraju se kao klizne tarne vodilice, tarne vodilice kotrljanja, elastične tarne vodilice, tekućinske tarne vodilice i tako dalje, na temelju njihove kvalitete trenja.

P: Koliko su jaki linearni ležajevi?

O: Blokovi standardne duljine i različite duljine tračnica. Dodajte tračnice kako biste napravili vrlo dugačke linearne ležajeve. 3. Maksimalno opterećenje od 750 lbs po kliznom bloku za linearni ležaj za teške uvjete rada, do 220 lbs za mini seriju.

P: Što je linearna vodilica?

O: Linearne vodilice ili linearne tračnice potporni su uređaji koji se koriste za pomoć pri nošenju tereta i osiguravaju ravno i ravno linearno kretanje. Linearne vodilice obično se sastoje od dvije komponente; klizna kolica i tračnica. Klizna kolica su element koji se pomiče duž tračnice i podupire pričvršćeni teret.

P: Koja je najmanja linearna vodilica?

O: Najmanja linearna vodilica ove serije LWL1 ima širinu tračnice od 1 mm, širinu klizne jedinice od 4 mm i visinu ugradnje od 2,5 mm, što je čini najmanjom linearnom vodilicom na svijetu.

P: Koje je maksimalno opterećenje za linearni ležaj?

A: linearni valjkasti ležajevi nose do 35 tona po ležaju i brzine do 100 stopa u sekundi. Njihova optimizirana kontaktna elipsa maksimalno povećava kapacitet opterećenja linearnog ležaja protiv trenja. Ležajevi okruglih tračnica mogu nositi opterećenja do 70,000 lbs po ležaju uz procijenjeni vijek trajanja od 10 milijuna inča.

P: Koje su osnove linearnih ležajeva?

O: U svojoj srži, linearni ležajevi su mehanički elementi koji dopuštaju slobodno kretanje u jednom smjeru, obično duž ravne linije. Za razliku od rotacijskih ležajeva, koji dopuštaju rotaciju, linearni ležajevi olakšavaju linearno kretanje, smanjujući trenje između pokretnih dijelova.

P: Koje su prednosti vodilica linearnog gibanja?

O: LM Guide omogućuje glatko i linearno kretanje u alatnim strojevima, zahvaljujući čemu se može postići veća točnost i preciznost. Linearna vodilica omogućuje vrstu linearnog gibanja koje koristi elemente kao što su

P: Što je vodilica linearnog gibanja?

O: Linearne vodilice pružaju kontrolirani mehanizam s niskim trenjem za teška opterećenja ili objekte koji se kreću ravno s visokom preciznošću. Mehanizam uključuje kotrljajuće kuglice kao recirkulacijske elemente između tračnica i blokova, uvelike poboljšavajući kretanje strojeva.

P: Što je blok linearne vodilice?

O: Linearni blokovi za vođenje ili kolica za vođenje nalaze se unutar tračnice i zajedno ove komponente čine linearni klizač koji omogućuje kretanje u jednom smjeru.

P: Koja je razlika između linearne vodilice i kugličnog vretena?

O: Dok kuglični vijci obično koriste rotacijski enkoder montiran na motor za povratnu informaciju o položaju, linearni motori koriste magnetsku ili optičku linearnu ljestvicu za povratnu informaciju o položaju. Linearna vaga mjeri položaj tereta, što daje točnije očitanje stvarnog položaja.

P: Koja je primjena linearnih vodilica?

O: Linearne vodilice koriste se u strojevima za obradu drva, CNC glodalicama i preciznim alatima za rezanje za preciznu kontrolu i kretanje reznih glava, pila i sustava za bušenje. Ovo je nekoliko primjera širokog raspona primjena u kojima se koriste linearne vodilice.

P: Od čega su napravljene linearne vodilice?

O: Ove vodilice proizvedene su od visokokvalitetnog čelika za ležajeve. Gotovo sva kolica, tračnice i kotrljajuća tijela su kaljena. Završni poklopac izrađen je od najlona visoke čvrstoće punjenog staklom s brtvom od nitrilne gume.

P: Koliki je koeficijent trenja linearne vodilice?

O: Kada se teret pokreće pomoću vodilice linearnog gibanja, frikcioni kontakt između tereta i stola u krevetu je kontakt kotrljanja. Koeficijent trenja je samo 1/50 tradicionalnog kontakta, a razlika između dinamičkog i statičkog koeficijenta trenja je mala.

P: Koja je brzina linearne vodilice?

O: Standardne linearne tračnice mogu lako izdržati brzine od 3 m/s, dok modeli viših performansi mogu sigurno doseći brzine od 5 m/s. Neki mogu čak i brže, dosežući gotovo 9 m/s. Za većinu aplikacija automatizacije, međutim, uključene brzine su znatno niže od 5 m/s.

P: Koje je dinamičko opterećenje linearne vodilice?

O: Osnovna dinamička vrijednost opterećenja (C) definirana je kao opterećenje u danom smjeru i sa danom veličinom kada grupa linearnih vodilica radi pod istim uvjetima. Budući da je kotrljajuće tijelo lopta, nazivni životni vijek linearne vodilice je 50 km.

P: Kako birate linearne ležajeve?

O: Svaki tip linearnog ležaja ima svoje snage i ograničenja, a odabir pravog ovisi o faktorima kao što su nosivost, zahtjevi za preciznošću, radno okruženje i proračunska ograničenja.
