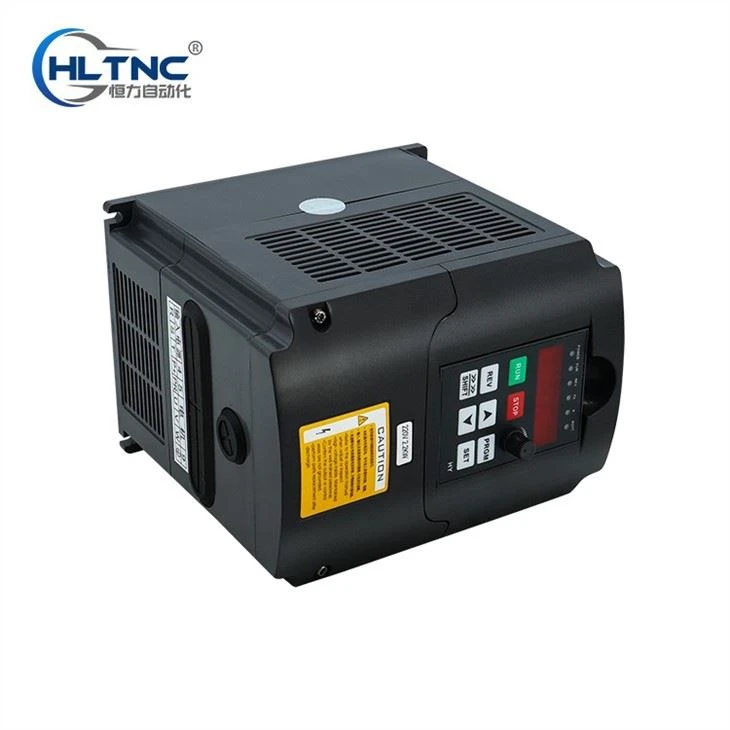

CNC pogon promjenjive frekvencije

Pogon promjenjive frekvencije ili VFD To je uređaj za kontrolu snage koji koristi tehnologiju pretvorbe frekvencije i tehnologiju mikroelektronike za upravljanje AC motorom promjenom frekvencije radnog napajanja motora.

Pošaljite upit

Uvod u proizvod

Opis

Kao uređaj za kontrolu snage, CNC pogon promjenjive frekvencije uglavnom se sastoji od ispravljača (AC u DC), filtra, pretvarača frekvencije (DC u AC), kočione jedinice, pogonske jedinice, detekcijske jedinice i mikroprocesorske jedinice. Koristi pretvorbu frekvencije i tehnologiju mikroelektronike za upravljanje motorom izmjenične struje mijenjanjem frekvencije radnog napajanja motora i time prilagođava napon i frekvenciju izlaznog napajanja, kako bi se postigla svrha uštede energije i regulacije brzine. Pretvarač se može brzo integrirati u CNC opremu za prilagodbu servo motora, kontrolu pokreta i drugo programiranje potrebno za izradu vrlo detaljnih komponenti od sirovih materijala.

Značajke

1. Pogodna instalacija: Ukupne dimenzije ovog CNC pogona promjenjive frekvencije obično zadovoljavaju DIN standarde i može se izravno instalirati na DIN vodilice bez dodatnih instalacijskih materijala. Također se može spojiti preko sučelja, a opcijska vanjska tipkovnica dostupna je kako bi se ostvarilo intuitivnije i praktičnije sučelje za interakciju između čovjeka i računala.

2. Učinkovito odvođenje topline: elektroničke komponente raspoređene su razumno, a kućište ima poroznu strukturu odvođenja topline s dovoljnim prostorom za odvođenje topline, zbog čega cijela oprema radi na nižim temperaturama i ima dulji vijek trajanja.

3. Dizajn s podesivom brzinom: pretvarač može biti opremljen vanjskim kočionim otpornikom i potenciometrom, koji podržava brze postavke ubrzanja i usporavanja, čineći ga osjetljivijim i učinkovitijim u procesu obrade pri različitim brzinama.

4. Sigurnosni mehanizam: Inverter također ima mnoge zaštitne funkcije, kao što su zaštita od prekomjerne struje, prenapona i preopterećenja, što može učinkovito jamčiti siguran rad opreme. U isto vrijeme, može automatski otkriti stanje alatnog stroja, na vrijeme pronaći anomalije i poslati odgovarajuće upite za alarm.

Funkcija

1. Ušteda energije pretvorbom frekvencije

2. Primjena u sustavu automatizacije

3. Primjena u poboljšanju razine procesa i kvalitete proizvoda

4. Ostvarite meki start motora

Izbor frekvencijskog pretvarača

Odaberite vrstu pretvarača, prema zahtjevima vrste proizvodnog stroja, raspona regulacije brzine, statičke točnosti brzine i startnog momenta, odredite najprikladniji pretvarač za metodu upravljanja. Takozvani prikladan nije samo jednostavan za korištenje, već je i ekonomičan kako bi zadovoljio osnovne uvjete i zahtjeve tehnologije i proizvodnje.

Motor kojim se upravlja i sam pretvarač

1) Broj polova motora. Općenito, broj polova motora nije veći od (iznimno prikladno, inače kapacitet pretvarača treba odgovarajuće povećati.

2) Karakteristike momenta, kritični moment, moment ubrzanja. U slučaju iste snage motora, specifikacija pretvarača može se smanjiti u usporedbi s načinom rada s velikim momentom preopterećenja.

3) Elektromagnetska kompatibilnost. Kako bi se smanjile glavne smetnje napajanja, prigušnica se može dodati u međukrug ili ulazni krug pretvarača ili se može ugraditi predizolacijski transformator. Općenito, kada udaljenost između motora i pretvarača prelazi 50 m, prigušnica, filtar ili oklopljeni zaštitni kabel trebaju biti spojeni u seriju između njih.

Odabir snage pretvarača

Učinkovitost sustava jednaka je umnošku učinkovitosti pretvarača i učinkovitosti motora. Samo kada oba rade s većom učinkovitošću, učinkovitost sustava je veća. Sa stajališta učinkovitosti, pri odabiru snage pretvarača treba obratiti pozornost na sljedeće točke:

1) Najprikladnije je kada je vrijednost snage pretvarača ekvivalentna vrijednosti snage motora, tako da pretvarač može raditi s visokom vrijednošću učinkovitosti.

2) Kada se klasifikacija snage pretvarača razlikuje od snage motora, snaga pretvarača treba biti što bliža snazi motora, ali treba biti malo veća od snage motora.

3) Kada se motor često pokreće, koči ili se pod velikim opterećenjem pokreće i često radi, može se odabrati veći pretvarač za korištenje pretvarača za dugotrajan i siguran rad.

4) Nakon testa, stvarna snaga motora je doista višak. Možete razmisliti o odabiru pretvarača frekvencije sa snagom manjom od snage motora, ali obratite pozornost na to hoće li trenutna vršna struja uzrokovati prekostrujnu zaštitu.

5) Kada snaga pretvarača i motora nisu iste, potrebno je prilagoditi postavke programa za uštedu energije kako bi se postigao veći učinak uštede energije.

Snaga i frekvencija

400 Hz 650 Hz 800 Hz 1600 Hz 3200 Hz

800w 1.5kw 2.2kw 3kw 4kw 5.5kw 7.5kw 9kw 11kw 15kw
