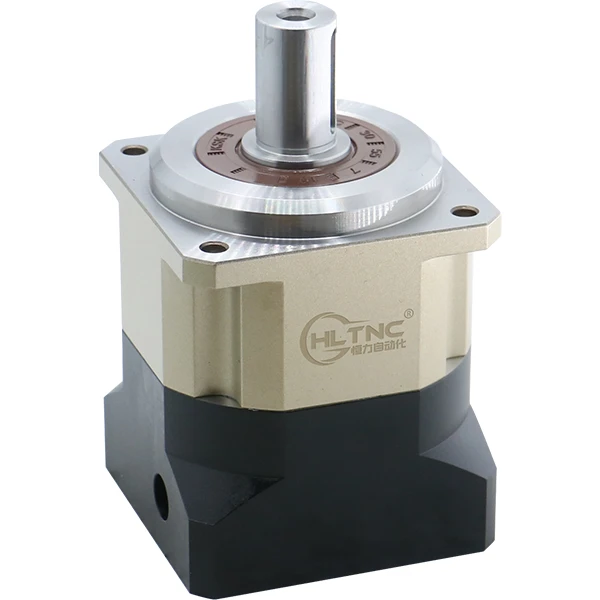

Precizni planetarni reduktor

Minimalni povratni razmak preciznih planetarnih reduktora serije PGH može doseći manje ili jednako 1 lučne minute, omjer brzine je između 3 i 100, a veličina izlaznog i ulaznog kraja ima različite modele, koji se mogu posavjetovati s korisničkom službom osoblje za posebne crteže. Precizni planetarni reduktor PGH serija prirubnica 42,60,90,115,142,180,220 ovi modeli, svaki model ima mnogo veličina, 3 razine preciznosti, možete zatražiti od korisničke službe da odabere pravi crtež. Precizni planetarni reduktor serije PGH uglavnom se koristi za servo motor.
Pošaljite upit
Uvod u proizvod

Uvod:

Za kupce prilagođavamo planetarni reduktor visoke preciznosti, velike krutosti i velikog momenta. Naši retarderi izrađeni su od visokokvalitetnog legiranog čelika i naugljičeni kako bi se osigurala optimalna točnost. Njegova grana i izlazna osovina integrirani su kako bi se osigurala maksimalna torzijska krutost.



Bilješka:
1. Prije uporabe pažljivo pročitajte "priručnik za uporabu".
2. Postavljanjem, rastavljanjem i održavanjem reduktora moraju upravljati profesionalni tehničari.
3. U skladu s ventilacijskim uvjetima okoline instalacije, temperatura reduktora može porasti tijekom dugotrajnog kontinuiranog rada. Izbjegavajte izravan kontakt s reduktorom nakon što se pero zaustavi tijekom rada.
4. Ne dodirujte rotirajuće dijelove tijekom rada. Nakon ugradnje reduktora, svakako vratite bočnu glavu utikača kako biste izbjegli ulazak malih predmeta u reduktor.
5. Reduktor je precizna komponenta. Tijekom instalacije nemojte udarati tijelo reduktora mekim čekićem ili alatom kako biste izbjegli utjecaj na točnost rada.
6. Nemojte rastavljati niti modificirati reduktor, inače se može ozlijediti ili se oprema može oštetiti
7. Reduktor je zatvorenog dizajna, a ulje pripada polučvrstom naprednom sintetičkom ulju, koje ne zahtijeva promjenu ulja.



Mjere opreza pri uporabi:
1. Temperatura okoline: -10 stupanj ~+90 stupanj
2. Visina: ne više od 1000 metara nadmorske visine
3. Izbjegavajte kontinuirane vibracije ili udarce
4. Izbjegavajte izravnu sunčevu svjetlost i nakupljanje prašine
5. Izbjegavajte prskanje vodom ili uljem
6. Vlažnost: ne više od 85% kako bi se izbjegla kondenzacija
7. Koristite na dobro prozračenim mjestima
Ulazni i izlazni kraj povezani su sa servo motorom i aplikacijskim krajem i moraju se pažljivo zaštititi prije upotrebe kako bi se izbjeglo ogrebotine ili hrđa, što će utjecati na točnost instalacije i uzrokovati loš rad.

Tehnički podaci Pozornica Omjer PHG-42 PHG-60 PHG-90 PHG-115 PHG-142 PHG-180 PHG-220
Normalni izlazni moment N·m L1 3 19 53 145 290 520 950 1100
4 20 55 150 300 550 1000 1700
5 17 54 140 290 600 1050 2000
6 15 46 135 280 560 1000 1850
7 14 44 125 270 530 960 1750
8 12 41 110 240 480 900 1550
3 11 37 95 220 430 800 1500
10 11 37 95 220 430 800 1450
Pozornica Omjer PHG-42 PHG-60 PHG-90 PHG-115 PHG-142 PHG-180 PHG-220
L2 15 19 53 145 290 520 950 1100
20 20 55 150 300 550 1000 1700
25 17 54 140 290 600 1050 2000
30 17 54 140 290 600 1050 2000
35 17 54 140 290 600 1050 2000
40 17 54 140 290 600 1050 2000
45 17 54 140 290 600 1050 2000
50 17 54 140 290 600 1050 2000
60 15 46 135 280 560 1000 1850
70 14 44 125 270 530 960 1750
80 12 41 110 240 480 900 1550
90 11 37 95 220 430 800 1500
100 11 37 95 220 430 800 1450
Brzina zaustavljanja u nuždi N·m   3.0 puta od normalnog izlaznog momenta
Maksimalni izlazni moment T=60% momenta zaustavljanja u nuždi
Nazivna ulazna brzina broj okretaja u minuti L1/2 3-100 5000 5000 4000 4000 3000 3000 2000
Maksimalna ulazna brzina broj okretaja u minuti L1/2 3-100 10000 10000 8000 8000 6000 6000 4000
Mikro zazor P0 arcmin L1 3-10 Manje od ili jednako 2 Manje od ili jednako 2 Manje od ili jednako 2 Manje od ili jednako 1 Manje od ili jednako 1 Manje od ili jednako 1 Manje od ili jednako 1
L2 15-100 Manje od ili jednako 4 Manje od ili jednako 4 Manje od ili jednako 4 Manje od ili jednako 3 Manje od ili jednako 3 Manje od ili jednako 3 Manje od ili jednako 3
Precizni zazor P1 arcmin L1 3-10 Manje od ili jednako 4 Manje od ili jednako 4 Manje od ili jednako 4 Manje od ili jednako 3 Manje od ili jednako 3 Manje od ili jednako 3 Manje od ili jednako 3
L2 15-100 Manje od ili jednako 6 Manje od ili jednako 6 Manje od ili jednako 6 Manje od ili jednako 5 Manje od ili jednako 5 Manje od ili jednako 5 Manje od ili jednako 5
Standardni zazor P2 arcmin L1 3-10 Manje od ili jednako 6 Manje od ili jednako 6 Manje od ili jednako 6 Manje od ili jednako 5 Manje od ili jednako 5 Manje od ili jednako 5 Manje od ili jednako 5
L2 15-100 Manje od ili jednako 8 Manje od ili jednako 8 Manje od ili jednako 8 Manje od ili jednako 7 Manje od ili jednako 7 Manje od ili jednako 7 Manje od ili jednako 7
Torzijska krutost N·m
/lučna minuta		 L1/2 3-100 2.5 6 12 23 50 145 220
Maksimalno radijalno opterećenje N L1/2 3-100 760 1570 2780 5340 9000 14000 31810
Maksimalno aksijalno opterećenje N L1/2 3-100 410 750 1870 3310 5670 6460 18530
Radna temp. stupanj   3-100 -10 stupanj ~+90 stupanj
Vijek trajanja hr   3-100 20000 (10000/kontinuirani rad)
Učinkovitost % L1 3-10 Veći ili jednak 97%
L2 15-100 Veći ili jednak 97%
Težina kg L1 3-10 0.6 1.3 3.5 7.8 16.1 27 55
L2 15-100 0.9 2.0/1.6 5.6/3.9 9.5 19 34 68.5
Položaj ugradnje - L1/2 3-100 Bilo koji smjer
Razina buke dBA/1m L1/2 3-100 56 58 60 63 65 67 70
Zaštitna klasa - L1/2 3-100 IP65
Podmazivanje - L1/2 3-100 Sintetičko mazivo
