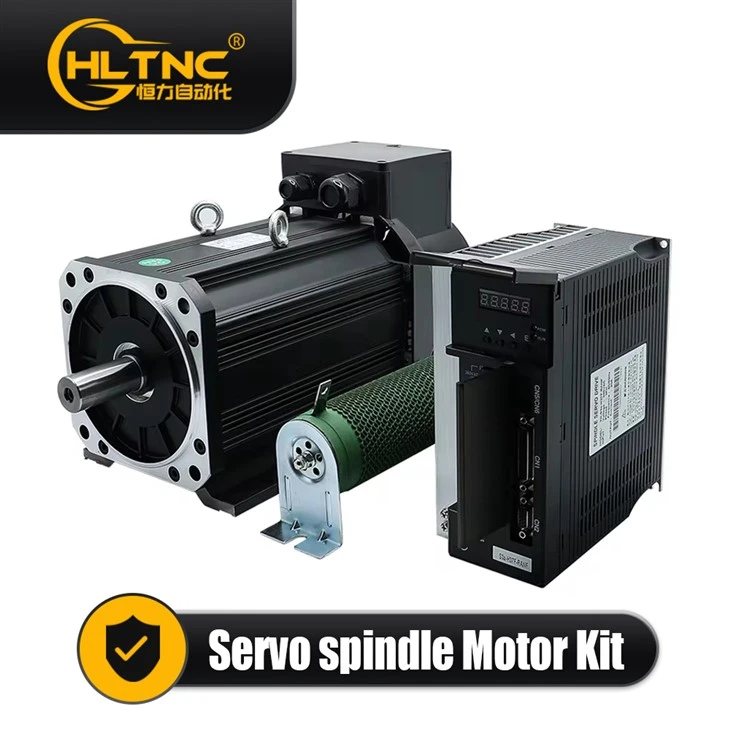

Komplet servo vretena S3A

Komplet S3A servo vretena usredotočen je na AC servo pogon vretena serije S3A, uparen s kompatibilnim motorima vretena. Široko se koristi za pogon vretena u opremi kao što su CNC alatni strojevi i tekstilni strojevi, omogućujući preciznu trostruku kontrolu brzine, položaja i momenta. Zadovoljava potrebe industrijske obrade kao što su kruto narezivanje navoja, rezanje navoja i orijentacija vretena, dok također podržava kontrolu pune-zatvorene-petlje visoke{6}}preciznosti. S rasponom regulacije brzine od 1-30000 o/min, pruža iznimnu stabilnost brzine.

Pošaljite upit

Uvod u proizvod

Predstavljanje proizvoda

S3A je digitalni izmjenični servo pokretač vretena koji usvaja potpuno-tehnologiju digitalnog i vektorskog upravljanja. Kompatibilan je s motorima u rasponu od 3,7kW do 37kW, radi na tro-faznom AC 380V ulazu i nudi raspon regulacije brzine od 1-30000 o/min.

Integrirajući kontrolu brzine, položaja i zakretnog momenta u jednom, podržava više enkodera kao i funkcije poput krutog narezivanja i orijentacije vretena. S puno{1}}zatvorenom-visokom{3}}preciznom kontrolom, osigurava visoku pouzdanost i izvrsnu stabilnost brzine.

Pokretač je kompatibilan s različitim komponentama povratne informacije o položaju, ugrađenim-motoriziranim vretenima, motorima od 3,7-37 kW i trofaznim napajanjem od-izmjenične struje 380 V, koji može pokretati i motore vretena i ugrađena motorizirana vretena.

Osnovne prednosti

Vrhunska izvedba kontrole: Usvaja potpunu-digitalnu kontrolu i tehnologije vektorske kontrole za precizan i brz rad.

Snažan kapacitet preopterećenja: Opremljen industrijskim -IPM modulima za učinkovito rukovanje iznenadnim skokovima opterećenja.

Stabilan rad: Odlikuje se izvrsnim dinamičkim performansama ubrzanja/usporenja i karakteristikama-niske brzine za glatku rotaciju vretena.

Visoka pouzdanost: Uključuje više mehanizama zaštite od prenapona, prekostruje, preopterećenja i drugih kvarova.

Široka kompatibilnost: Podržava dvostruke kodere i više vrsta komunikacije, prilagođavajući se različitim industrijskim postavkama.

Odgovarajući proizvodi

Vrsta pribora	Kompatibilni modeli/Specifikacije
Motor vretena	Serija MY165, serija MY204 itd.
Komponenta povratne informacije	Inkrementalni fotoelektrični koderi, rezolveri, sinus-kosinusni koderi, itd.
kočioni otpornik	Za S3a-H75: Veći ili jednak 30Ω, Veći ili jednak 2000W (razlikuje se ovisno o modelu drajvera)
Uređaj-više razine	CNC sustavi, programabilni logički kontroleri (PLC-ovi)
Komunikacijski modul	RS485, CANOpen itd.

Specifikacije parametara

Prikladno Modeli pogona	Vreteno Modeli motora	Ocijenjeno snaga (KW)	Ocijenjeno struja (A)	Ocijenjeno okretni moment (Nm)	Nazivna brzina Maksimalna brzina (r/min)	Preopterećenje Višekratnici
S3-H37F (20A 3,7KW)(380V)	MY165-235C	3.7	7.8	23.5	1500/1800	2
S3-H55F (30A 5,5KW)(380V)	MY204-350C	5.5	13	35	1500/1800	2
S3-H75F (42A 7,5KW)(380V)	MY204-478C	7.5	17.8	47.8	1500/1800	2

Model i specifikacija	ZMYA-380-165L-15-60-3R7-RE2-B35-28J-KN	ZMYB-380-200L-15-60-5R5-RE2-B35-28J-KN	ZMYA-380-200L-15-60-7R5-RE2-B35-38J-KN
Napon (V)	380	380	380
Zakretni moment (Nm)	23.5	35	48
Snaga (KW)	3.7	5.5	7.5
Duljina osovine (mm)	28	28	38
Nazivna brzina (r/min)	1500	1500	1500
Maksimalna brzina (r/min)	6000	6000	6000
Težina (KG)	23	40	50
Oblik kodera	2500-5V	2500-5V	2500-5V
Broj okvira	165L	200L	200L
Obrazac za instalaciju	Horizontalna montaža	Horizontalna montaža	Horizontalna montaža

Scenariji primjene

1. Polje CNC alatnih strojeva

Prikladno za CNC glodalice, obradne centre, centre za tokarenje itd. Omogućuje visoko{1}}precizne procese poput krutog narezivanja i rezanja navoja. Potpuna-zatvorena-kontrola petlje osigurava točnost pozicioniranja vretena, zadovoljavajući potrebe preciznog glodanja, bušenja i narezivanja metalnih komponenti.

2. Polje tekstilnih strojeva

Koristi se za pogon vretena u strojevima za grebenanje, strojevima za predenje, strojevima za tkanje itd. Iskorištavajući svoje izvrsne performanse male-brzine i mogućnosti dinamičkog ubrzanja/usporenja, stabilno kontrolira brzinu vretena tijekom namotavanja pređe i tkanja tkanine, osiguravajući ujednačenu kvalitetu tekstilnih tkanina.

3. Opće područje industrijskih strojeva

Kompatibilan sa strojevima za obradu drva (npr. CNC strojevi za graviranje), strojevima za tiskanje (npr. strojevi za -uvlačenje papira) i strojevima za pakiranje (npr. strojevi za pakiranje velike-brzine). Putem više-kontrole brzine, položaja i zakretnog momenta, ispunjava zahtjeve kao što su precizno pozicioniranje za graviranje drva, stabilno odmatanje tiskarskih traka i točan prijenos materijala za pakiranje.

4. Polje posebne opreme za obradu

Primjenjuje se u kontroli ugrađenih-motoriziranih vretena, kao što su-strojevi za brušenje velike brzine i strojevi za lasersku obradu. Podržava visoko{3}}preciznu kontrolu brzine i zakretnog momenta motoriziranih vretena i kompatibilan je s komponentama povratne sprege kao što su inkrementalni fotoelektrični koderi, jamčeći preciznost i učinkovitost u posebnoj obradi.
