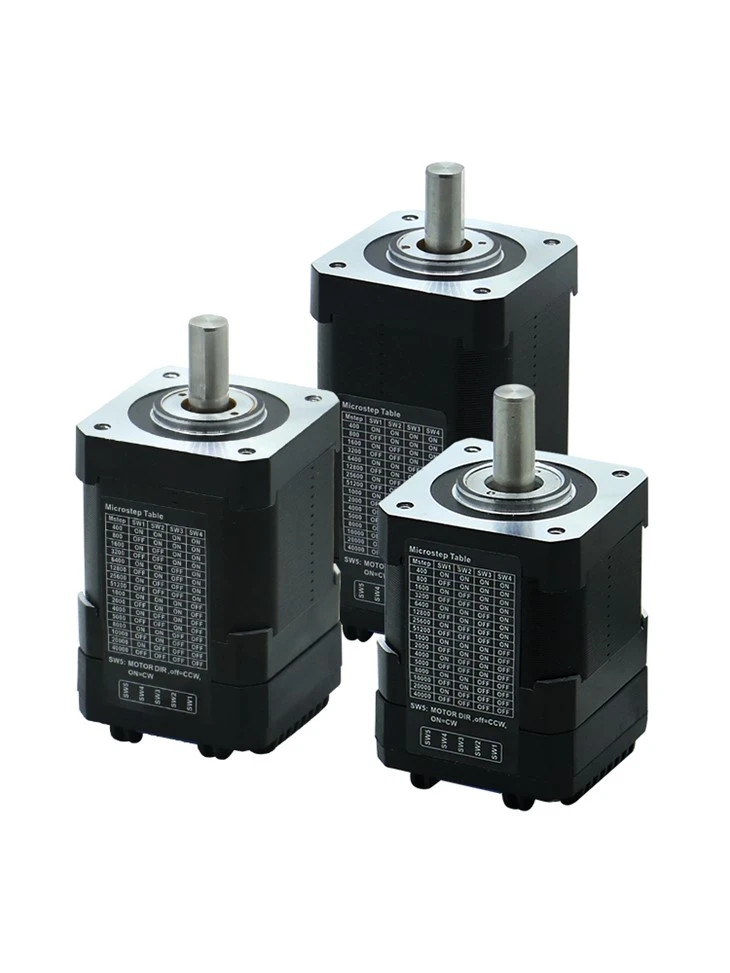

Nema 17 integrirani koračni motor

Uvod:

Nema 17 je dvofazni hibridni koračni motor otvorene petlje s digitalnim integriranim upravljačkim programom visokih performansi. Struktura sustava je jednostavna, a integracija visoka. Ova serija integriranog koračnog servo motora usvaja najnoviju 32-bitnu kontrolu motora posvećenu DSP čipu i koristi naprednu tehnologiju upravljanja digitalnim filterom, tehnologiju rezonantne vibracije i tehnologiju precizne kontrole struje za postizanje točnog i glatkog rada. Odlikuje se visokim okretnim momentom, malom bukom, niskim vibracijama i niskom toplinom, što ga čini idealnim za elektroničku opremu za obradu, lasersku obradu, medicinsku i malu CNC opremu.

Značajke:

• Ultra niske vibracije i niska buka;
• Maksimalno 512 mikrokoraka podjela, minimalna jedinica 1;
• Ulazni napon: 24V- 48VDC;
• 3 izolirana priključka ulaza diferencijalnog signala: 5VDC-24VDC;
• 1 izolirani izlazni port: alarmni izlaz, OC;
• Odabir 4 DIP prekidača, 16-razlučivost koraka segmenta;
• Funkcija automatskog smanjenja protoka: 50%;

Primjena:

Prikladno za sve vrste male opreme i instrumenata za automatizaciju, kao što su: pneumatski stroj za označavanje, stroj za etiketiranje, stroj za rezanje, laserski stroj za označavanje, crtač, mali stroj za graviranje, CNC alatni stroj, uređaj za odabir i postavljanje.
Posebno je učinkovit u primjenama gdje korisnici očekuju nisku razinu buke, niske vibracije, visoku postojanost i visoku preciznost.

Električni indeks:

Indikatori okoliša

Vrsta hlađenja		Prirodno ili prisilno hlađenje
radim okoliš	Prilika prijave	Izbjegavajte prašinu, uljnu maglu i nagrizajuće tvari plinovi
	Radna temperatura	0~50 stupnjeva
	Maks. vlažnost okoline	90% RH (bez kondenzacije)
	Temperatura skladištenja	-10~70 stupnjeva
	Vibracija	10~55Hz/0,15mm



Priključak za napajanje i kontroler

Ocjena	Ime	Funkcija
V+	Vlast sučelje	Napajanje 24-48V
V-
P+	Impulsni ulaz	Zadani ulazni napon je 5 V. Za druge napone moraju se dodati otpornici za ograničavanje struje. Na primjer: 12V, vanjski 1K 1/2W otpornik. 24V, vanjski 2K1/2W otpornik.
P-
D+	Smjer ulazni	Zadani ulazni napon je 5 V. Za druge napone, otpornici za ograničenje struje moraju biti pričvršćeni. Na primjer: 12V, vanjski 1K 1/2W otpornik. 24V, vanjski 2K1/2W otpornik.
D-
E+	Omogućiti ulazni	Zadani ulazni napon je 5 V. Za druge napone moraju se dodati otpornici za ograničavanje struje. Na primjer: 12V, vanjski 1K 1/2W otpornik. 24V, vanjski 2K1/2W otpornik.
E-
A+	Alarm ulazni	Fotoelektrična izolacija OC izlaz
A-
